9007AW12M11 Wyłącznik krańcowy

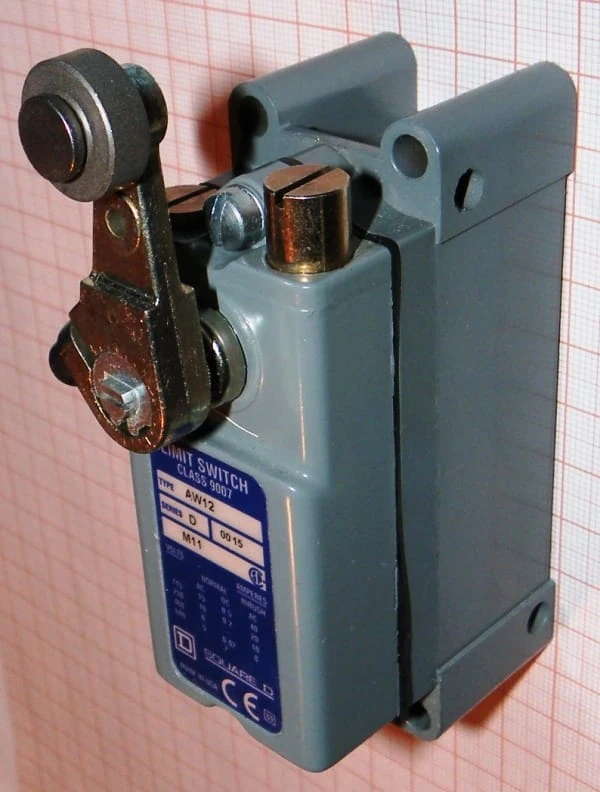

Wyłącznik krańcowy 9007AW12M11

typ: AW 12

seria: D

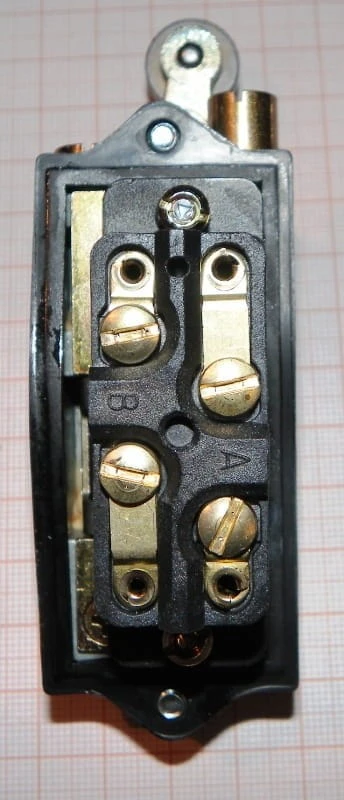

1 NO + 1 NC

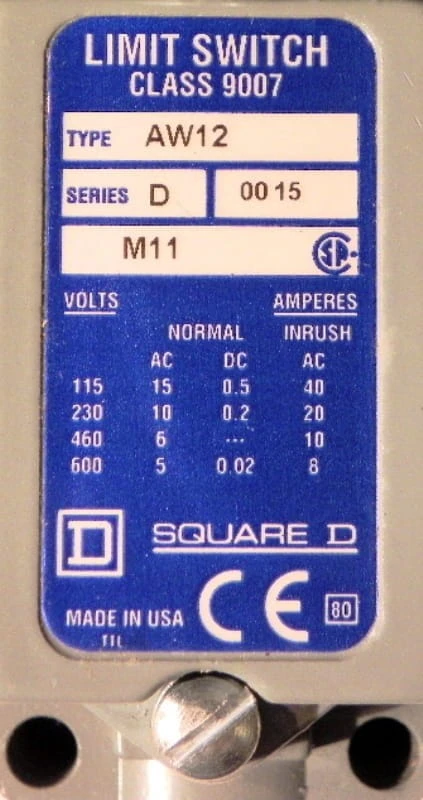

15 A / 600 VAC max

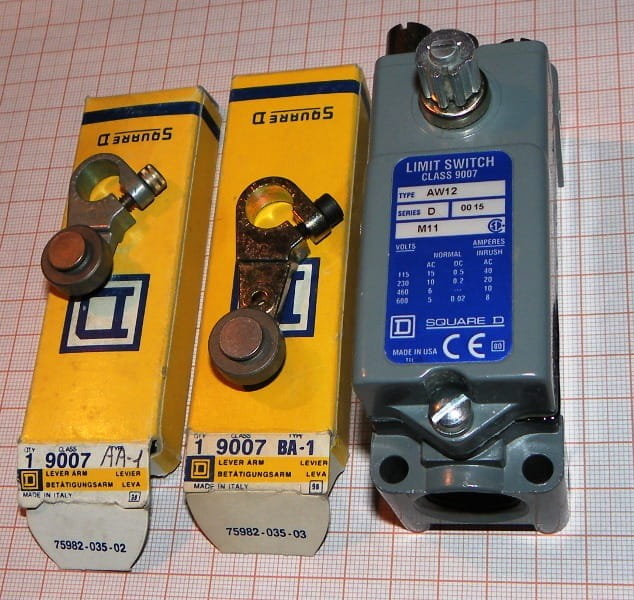

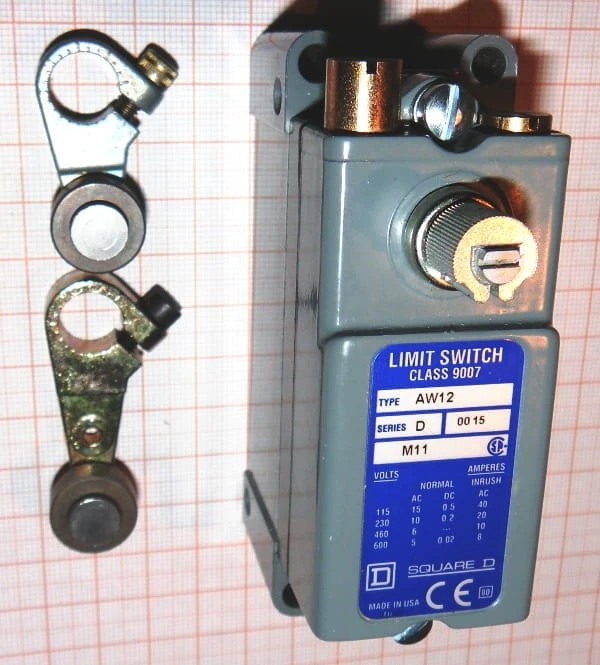

Dołączone są 2 dźwignie: mała (typ: 9007 AA-1) i średnia (typ: 9007 BA-1)

Działanie wyłącznika:

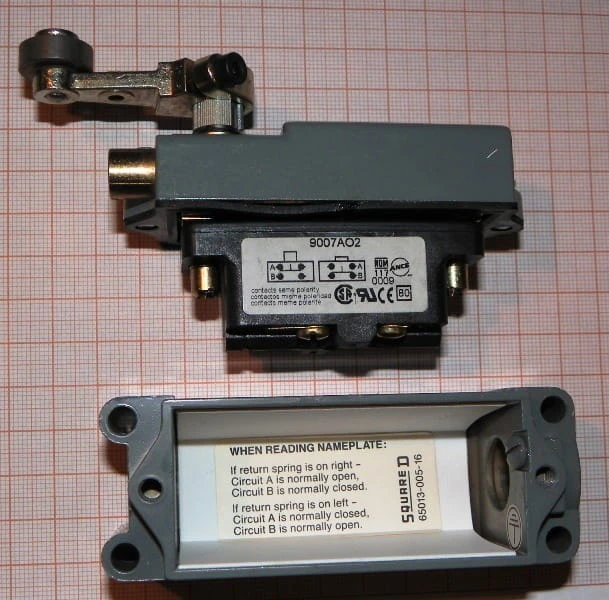

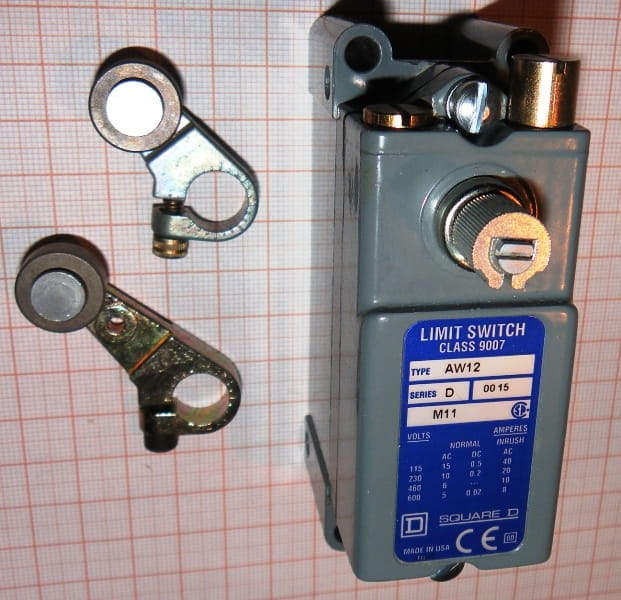

Po ustawieniu sprężyny powrotnej w prawym położeniu (dłuższa tulejka z wycięciem pod wkrętak znajdzie się z prawej strony wyłącznika patrząc od strony dźwigni) -  ruch dźwigni w lewo (zakres 5°) spowoduje przełączenie obwodów NO i NC. Ruch dźwigni w prawo (zakres 25°) będzie jałowy.

Po przestawieniu sprężyny powrotnej w lewe położenie - wyłącznik będzie działał odwrotnie, tzn. ruch dźwigni w prawo spowoduje przełączenie obwodów NO i NC, natomiast ruch dźwigni w lewo będzie jałowy.
