PTS 100/200 Miernik przewodności

PTS 100/200

Przejdź do pełnego opisu

250,00 zł

Ilość

szt.

Dostępność:

1 szt.

Czas wysyłki: 48 godzin

Opis

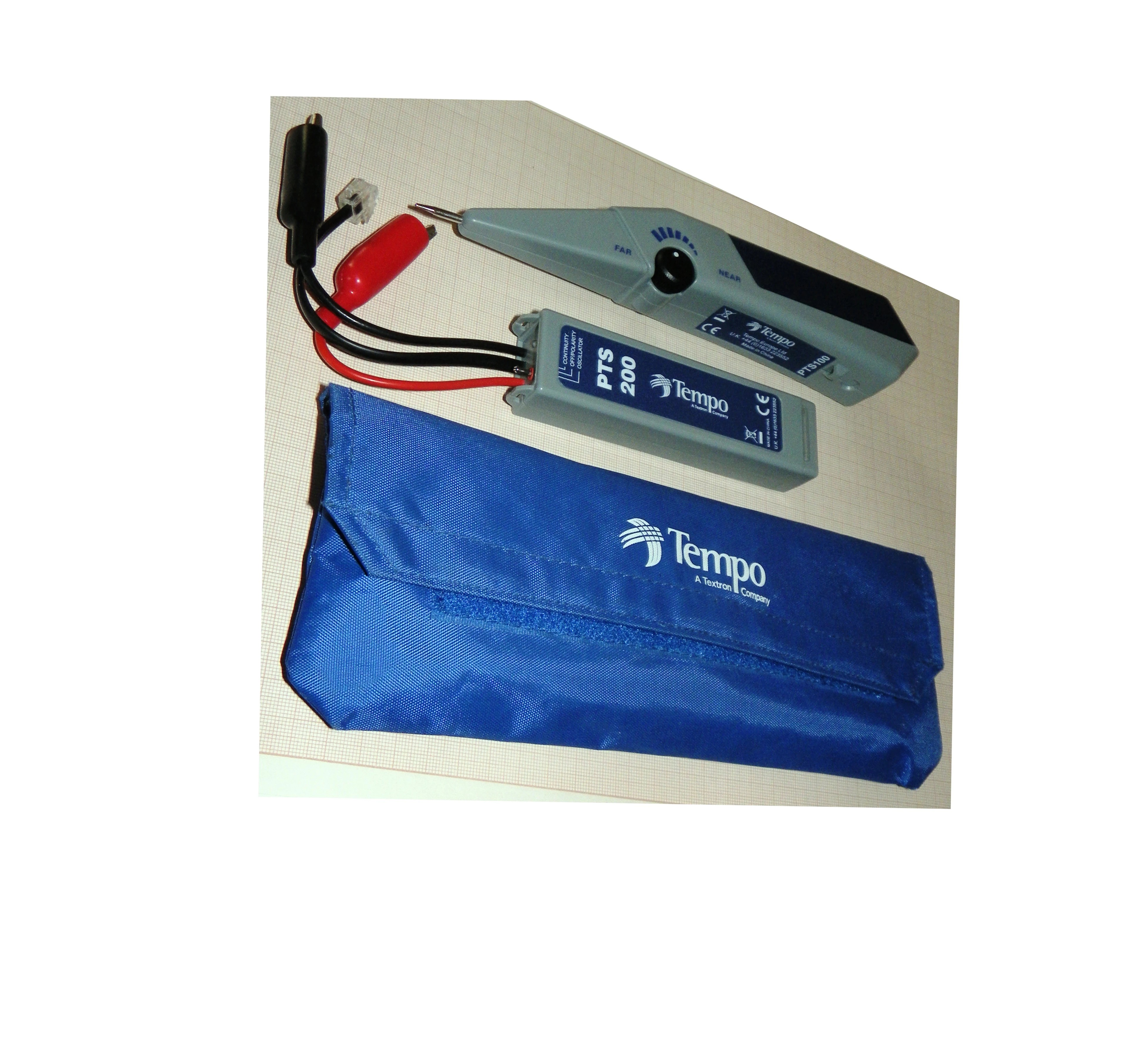

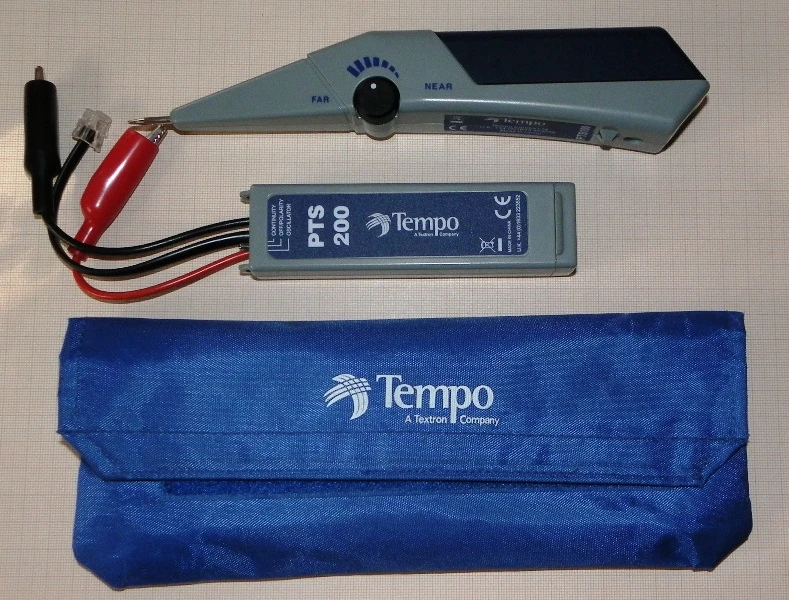

Miernik przewodności PTS 100/200

Bezdotykowy zestaw kontrolny do wyszukiwania zmian i przerw w żyłach kabli.

Instrukcja obsługi szukacza par przewodów PTS 100/200

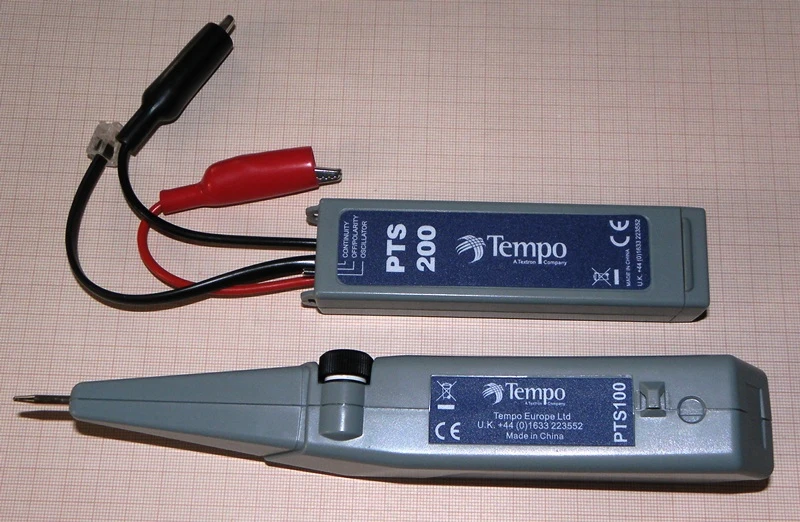

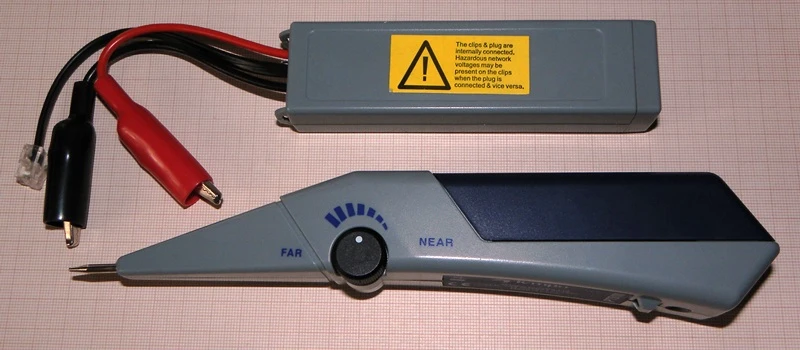

Obejmuje dwa główne elementy zestawu: generator sygnału PTS 200 oraz próbnik (detektor) PTS 100.

1. Nadajnik (Generator tonowy PTS 200) – Funkcje i obsługa

Generator służy do wysyłania sygnału akustycznego w głąb przewodu lub sprawdzania stanu linii. Posiada przełącznik trybów pracy:

Tryb TONE (Wyszukiwanie kabli):
1. Podłącz czerwony i czarny krokodylek (lub wtyk modułowy RJ) do badanej pary przewodów.
2. Ustaw przełącznik w pozycję TONE. Urządzenie zacznie generować sygnał modulowany w kablu.

Tryb CONT (Test ciągłości obwodu / zwarcia):
1. Podłącz krokodylki do odłączonej od zasilania linii (obiekt nie może być pod napięciem).
2. Ustaw przełącznik w pozycję CONT.
3. Jeśli dioda LED zaświeci się na zielono, oznacza to ciągłość obwodu (zamkniętą pętlę / zwarcie). Jeśli nie świeci – linia jest przerwana.

Tryb polaryzacji linii telefonicznej:
1. Po podłączeniu do aktywnej linii i ustawieniu w odpowiednią pozycję, dioda LED kolorem (czerwony/zielony) wskaże polaryzację przewodów (A i B).

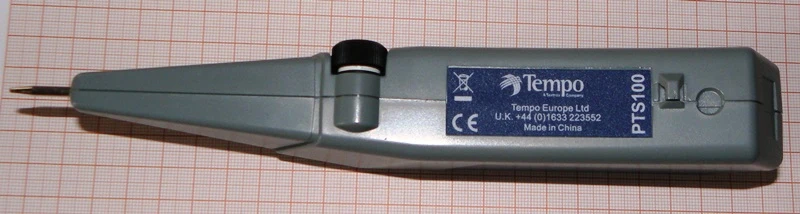

2. Odbiornik (Szukacz/Sonda PTS 100) – Lokalizacja przewodu

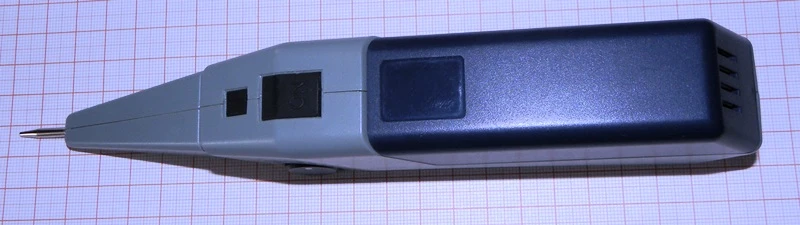

Próbnik służy do bezdotykowego wykrywania sygnału nadawanego przez generator.

Uruchomienie: Naciśnij i przytrzymaj przycisk znajdujący się na górze obudowy próbnika. Urządzenie działa tylko wtedy, gdy przycisk jest wciśnięty.

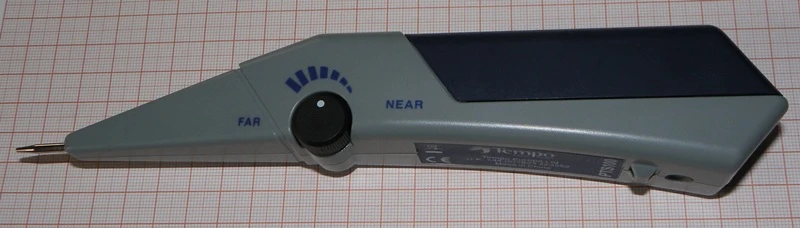

Regulacja czułości (Gain): Pokrętło regulacji posiada zakres od FAR (daleko – wysoka czułość) do NEAR (blisko – niska czułość).

Wyszukiwanie zgrubne: Ustaw czułość w stronę pozycji FAR. Zbliżaj końcówkę sondy do wiązki kabli, aż wbudowany głośnik zacznie odtwarzać sygnał tonowy.

Precyzyjna identyfikacja: Gdy zbliżysz się do właściwego kabla, dźwięk stanie się bardzo głośny. Aby upewnić się, który to dokładnie przewód, zmniejsz czułość pokrętłem (w stronę NEAR) i dotykaj pojedynczych żył. Najgłośniejszy sygnał wskazuje poszukiwaną parę.

Specyfikacja techniczna i zasilanie

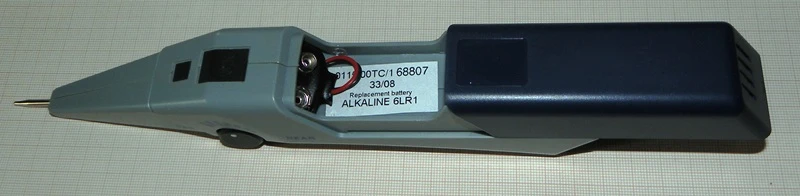

Zasilanie: Zarówno generator, jak i odbiornik wymagają baterii alkalicznej 9V (typ 6LR61 / PP3).

Karta katalogowa
